ٹورائیڈل انڈکٹر
انگوٹھی کی شکل کے مقناطیسی کور پر زخمی ہونے والی ایک موصل کنڈلی جو مختلف مواد جیسے فیرائٹ، پاؤڈرڈ آئرن وغیرہ سے بنائی جاتی ہے اسے ٹورائیڈ انڈکٹر کہا جاتا ہے۔ ان انڈکٹرز میں ہر موڑ کے لیے زیادہ انڈکٹنس ہوتا ہے اور وہ ایک ہی مواد اور سائز والے سولینائڈز کے مقابلے میں اضافی کرنٹ لے سکتے ہیں۔ لہذا، یہ زیادہ تر استعمال ہوتے ہیں جہاں بڑے انڈکٹنس ضروری ہوتے ہیں۔ ٹورائیڈل انڈکٹرز کی مختلف قسمیں ہیں جیسے سٹینڈرڈ ٹورائڈ، ایس ایم ڈی پاور، ہائی ٹمپریچر، کپلڈ ٹورائڈ، کامن موڈ ٹورائڈ انڈکٹرز وغیرہ۔
Encapsulated Transformer کے فوائد
یہ انڈکٹرز ہلکے ہیں۔
ٹورائیڈل انڈکٹر دوسرے سائز والے کور کے مقابلے میں زیادہ کمپیکٹ ہوتا ہے کیونکہ وہ کم مواد سے بنائے جاتے ہیں۔
ٹورائڈ انڈکٹرز ہائی انڈکٹنس پیدا کرتے ہیں کیونکہ بند لوپ کور میں مضبوط مقناطیسی میدان ہوتا ہے اور وہ بہت کم برقی مقناطیسی مداخلت خارج کرتے ہیں۔
یہ ہوا کے فرق کی کمی کی وجہ سے دوسرے عام انڈکٹرز کے مقابلے میں بہت پرسکون ہیں۔
ٹورائڈ انڈکٹر میں بند لوپ کور ہوتا ہے، لہذا اس میں ایک اعلی مقناطیسی فیلڈ، اعلی انڈکٹنس اور Q عنصر ہوگا۔
بند مقناطیسی میدان میں وائنڈنگز کافی مختصر اور زخمی ہیں، اس لیے یہ برقی کارکردگی، کارکردگی میں اضافہ کرے گا اور مسخ اور جھاڑی کے اثرات کو کم کرے گا۔
ٹورائڈ کے توازن کی وجہ سے، چھوٹے مقناطیسی بہاؤ کور سے بچ جائیں گے کم ہے۔ لہذا، یہ انڈکٹر بہت کارآمد ہے اور قریبی سرکٹس میں کم EMI (برقی مقناطیسی مداخلت) کو پھیلاتا ہے۔
-

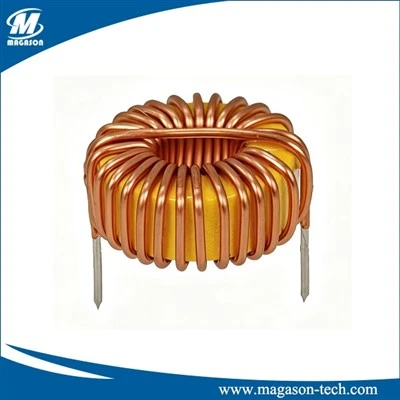

ٹورائیڈل کوائل انڈکٹر1. مواد: فیرائٹ، بے ساختہ. 2. سائز: OD10-120mm. 3. موجودہ: 10-200A. 4. انڈکٹنس: 1 سے 870uHانکوائری میں شامل کریں -
ٹورائڈ کور انڈکٹر1. پاور کنورٹر اور لائن فلٹر ایپلی کیشنز کی وسیع اقسام میں مفید۔. 2. ٹورائیڈل ڈسٹریبیوٹڈ گیپ مقناطیسی بہاؤ کا کم رساو کرتا ہے۔. 3. اعلی سنترپتی موجودہ.انکوائری میں شامل کریں
کیوں امریکہ کا انتخاب کریں۔
ہماری فیکٹری
شانکسی میگاسن-ٹیک الیکٹرانکس کمپنی، لمیٹڈ، R&D، پیداوار، اور فروخت کو مربوط کرنے والا ایک معروف الیکٹرانک اجزاء بنانے والا ہے۔
ہمارا سرٹیفکیٹ
ایک ISO 9001:2000 کمپنی کے طور پر، ہم مواد فراہم کرنے والے کے انتخاب میں سختی سے ہیں اور تمام خام مال کے پاس RoHs اور CE سرٹیفیکیشن ہے۔
ہماری پروڈکٹ
ہماری اہم مصنوعات میں الیکٹرانک ٹرانسفارمر، انڈکٹر، مقناطیسی کور اور بوبن اور کرنٹ ٹرانسفارمر شامل ہیں۔ اور میگاسن کے پاس مختلف مقناطیسی کوروں میں بھی اچھا ذریعہ ہے: Mn-Zn اور Ni-Zn فیرائٹ کور، آئرن پاؤڈر کور، امورفیس اور نانو کرسٹل لائن کور۔
ہماری سروس
ہماری کمپنی کے بنیادی مقاصد میں سے ایک گاہک کی ضروریات کو پورا کرنا ہے۔ ہم کسٹمر سروس کے لیے پرعزم ہیں اور آپ کو گاہک، ڈیزائن اور بعد میں آپ کی درخواست کے لیے بہترین پروڈکٹ کی خریداری کو یقینی بنانے کے لیے اعلیٰ درجے کی تکنیکی مدد فراہم کرتے ہیں۔
ٹورائڈ انڈکٹر کسی دوسرے انڈکٹر کی طرح کام کرتا ہے جو فریکوئنسی کو مطلوبہ سطح تک بڑھانے کے لیے استعمال ہوتا ہے۔ ایک انڈکٹر کوئی بھی غیر فعال الیکٹرانک جزو ہے جو مقناطیسی میدان کی شکل میں توانائی کو ذخیرہ کرنے کے لیے استعمال ہوتا ہے۔ ٹورائڈ انڈکٹر ایک اعلی تعدد دلانے کے لیے مڑتا ہے۔ یہ انڈکٹرز سولینائڈز کے مقابلے میں استعمال کرنے میں زیادہ موثر اور اقتصادی ہیں۔
کرنٹ ٹورائڈ انڈکٹر سے گزرتا ہے تاکہ اس کے گرد مقناطیسی میدان پیدا ہو سکے۔ پیدا ہونے والے مقناطیسی میدان کی طاقت کرنٹ کی قدر پر منحصر ہے۔ مقناطیسی میدان کا بہاؤ بھی کرنٹ کی سمت میں کھڑے موڑ کی تعداد پر منحصر ہے۔ مقناطیسی بہاؤ اسی شرح سے تبدیل ہوتا ہے جس طرح انڈکٹر سے گزرنے والے کرنٹ میں تبدیلی ہوتی ہے۔ چونکہ فلوکس کوائل سے جوڑتا ہے، اس لیے یہ کنڈلی کے اندر الیکٹرو موٹیو فورس کو مخالف سمت میں لاگو وولٹیج میں لاتا ہے۔
ٹورائڈ انڈکٹرز کو بنیادی طور پر الیکٹرانک سرکٹس میں استعمال کیا جاتا ہے تاکہ کم تعدد کو یقینی بنایا جاسکے جبکہ بڑے انڈکٹنس کی اجازت دی جائے۔ ٹورائڈ انڈکٹرز ہر موڑ پر انڈکٹنس اور کرنٹ کی مقدار کے لحاظ سے بے مثال ہیں۔ ان وجوہات کی وجہ سے، ٹیلی کمیونیکیشن، ایرو اسپیس، آٹوموٹیو، نیوکلیئر، اور HVAC سمیت کئی صنعتوں میں ٹورائڈ انڈکٹرز عام ہیں۔
چونکہ ٹورائڈ انڈکٹرز بہت سی صنعتوں میں استعمال ہوتے ہیں، اس لیے ٹورائڈ انڈکٹر مینوفیکچررز کو یہ یقینی بنانا ہوتا ہے کہ وہ ہر ایپلی کیشن کے مطابق مختلف قسم کے ٹورائڈ انڈکٹرز بناتے ہیں۔
ٹورائیڈل انڈکٹر کلر کوڈ
فی الحال، ٹورائیڈل کور مختلف قسم کی ایپلی کیشنز میں استعمال کرنے کے لیے لیپت اور بغیر کوٹڈ کے طور پر قابل رسائی ہیں۔ لیپت کور ایک ہموار کونے کے رداس کے ساتھ ساتھ سمیٹنے والی سطح فراہم کرتے ہیں۔ ان کوروں میں، ایک کوٹنگ اضافی کنارے کی کوریج، کنارے کی حفاظت اور موصلیت کا کام فراہم کرنے کے لیے مفید ہے۔
ٹورائیڈل کور میں مختلف رنگوں کی کوٹنگز استعمال ہوتی ہیں جیسے ایپوکسی پینٹ اور پیریلین کوٹنگ۔ Epoxy پینٹ مختلف رنگوں میں دستیاب ہے جیسے نیلے، سرمئی اور CFR کے ساتھ سبز۔ Epoxy کوٹنگ کو UL کی طرف سے منظور کیا جاتا ہے اور بنیادی طور پر toroidal cores کی کوٹنگ کے لیے استعمال کیا جاتا ہے۔
پیریلین کوٹنگ بنیادی طور پر چھوٹی ٹورائیڈل کور رِنگز کے لیے استعمال کی جاتی ہے جن میں کم موٹائی کی کوٹنگ اور زیادہ ڈائی الیکٹرک طاقت ہوتی ہے۔
ٹورائیڈل کور کوٹنگ کور کے سائز کی بنیاد پر ابتدائی پارگمیتا کو گرنے کا سبب بنتی ہے۔ لہذا، یہ اس وقت بھی ہو سکتا ہے جب بھی ٹورائیڈل کور زیادہ پارگمیتا اور زیادہ سمیٹنے والی قوتوں کا نشانہ بنتے ہیں۔
کلر لیپت ٹورائیڈل کور استعمال کرنے کے بہت سے فوائد ہیں۔
یہ کور مختلف قسم کی کوٹنگز جیسے epoxy، parylene اور پاؤڈر کوٹنگز کے ساتھ اچھی طرح سے ملتے ہیں تاکہ وائنڈنگ کو آسانی سے بڑھایا جا سکے اور وولٹیج کی خرابی کو بھی بہتر بنایا جا سکے۔
Epoxy کوٹنگز کے کام کرنے کے لیے درجہ حرارت کی حد 200 ڈگری سیلسیس تک ہے۔
کوٹنگ کناروں کو تحفظ فراہم کرتی ہے اور کور کو موصلیت کا کام بھی کرتی ہے۔
شارٹ سرکٹ سے بچنے کے لیے تار اور ٹورائیڈل کور کے درمیان موصلیت کی رکاوٹ پیدا کرنے کے لیے ٹورائیڈ کوٹنگ کی ضرورت ہوتی ہے۔
رنگ کی کوٹنگ ٹورائڈ کی AL قدر کو متاثر نہیں کرتی ہے۔
ایپوکسی کوٹنگ کے ساتھ ٹورائیڈل کور بہت سے فوائد فراہم کرتا ہے جیسے طاقت، استحکام، نمی کی مزاحمت، کیمیائی مزاحمت اور مضبوط ڈائی الیکٹرک خصوصیات۔
ٹورائڈ انڈکٹرز بہت سے الیکٹرانک آلات، انورٹرز، اور یمپلیفائرز میں استعمال ہوتے ہیں۔
ٹورائڈ انڈکٹرز ٹیلی کمیونیکیشن، ایوی ایشن، آٹوموٹو، نیوکلیئر فیلڈ ٹیکنالوجی، اور میڈیکل ٹیکنالوجی کے شعبوں میں بھی استعمال ہوتے ہیں۔
ٹورائڈ انڈکٹرز ٹرانسفارمرز اور دیگر پاور ٹولز میں شور کو فلٹر کرنے میں بھی استعمال ہوتے ہیں۔
ٹورائڈ انڈکٹرز الیکٹرانک بریک اور کنٹرول سرکٹس کو سنبھالنے میں استعمال ہوتے ہیں۔
اس زیادہ واضح استعمال کے علاوہ، یہاں دیگر اہم طریقے ہیں جو ٹورائڈ انڈکٹرز استعمال کیے جاتے ہیں۔
کم تعدد بجلی کو سنبھالتے وقت عام طور پر ٹورائڈ انڈکٹرز استعمال ہوتے ہیں۔ چونکہ وہ انڈکٹر ہیں، وہ فریکوئنسی کو مطلوبہ سطح تک بڑھاتے ہیں۔ اس صورت میں، وہ اعلی تعدد دلانے کے لیے بہت اقتصادی اور موثر ہیں۔
ٹورائڈ انڈکٹرز کی دیگر ایپلی کیشنز میں شامل ہیں:
EMI فلٹرز
بیلسٹس
موسیقی کے آلات
ان صنعتوں میں، مقناطیسی میدان کو ہدایت اور محدود کرنے کے لیے ٹورائڈ کوائل استعمال کیا جاتا ہے۔ RC ہوائی جہاز اور طبی گیئرز جن کو بہتر طریقے سے کام کرنے کے لیے مستقل، ریگولیٹڈ توانائی کے بہاؤ کی ضرورت ہوتی ہے ان میں ٹورائڈ انڈکٹرز لگے ہوتے ہیں۔ ایک RC ہوائی جہاز کو کام کرنے کے لیے بجلی کی ضرورت ہوتی ہے۔ تاہم، بجلی سے پیدا ہونے والا شور جہاز اور کنٹرول کے درمیان بڑے چیلنجز کا باعث بن سکتا ہے۔ اس صورت میں، شور کو کنٹرول کرنے اور وولٹیج کی بڑھتی ہوئی وارداتوں کو کم کرنے کے لیے ٹورائڈ انڈکٹر کا استعمال کیا جاتا ہے۔ ہوائی جہاز میں فیرائٹ کوائل لگانے سے یہ ممکن ہوا ہے۔
اس کے مطابق، الیکٹرک موٹر میں اسپائکس پیدا کرنے کا زیادہ امکان ہوتا ہے جو اڑنے کو مشکل بنا دیتے ہیں۔ اس طرح کے چیلنجوں کو کم کرنے کے لیے، شور کو کم کرنے اور پرواز کو مزید قابل انتظام بنانے کے لیے موٹر میں فیرائٹ ٹورائڈ انڈکٹر شامل کیا جاتا ہے۔
ٹرانسفارمرز میں ٹورائڈ انڈکٹرز بھی استعمال ہوتے ہیں۔ ٹورائڈ انڈکٹر کی خصوصیات کی وجہ سے ٹورائڈ ٹرانسفارمرز بہت سے الیکٹرانک آلات بنانے کے لیے استعمال ہوتے ہیں۔
کسی بھی ٹورائڈ انڈکٹر کا مقناطیسی کور نکل آئرن، فیرائٹس اور سلکان اسٹیل جیسے مواد سے بنا ہوتا ہے۔ ٹورائڈ انڈکٹر مینوفیکچررز اس بات کو یقینی بناتے ہیں کہ تمام انڈکٹرز، چھوٹے یا بڑے، مختلف صنعتوں میں مخصوص ایپلی کیشنز کے لیے بنائے گئے ہیں۔ کچھ الیکٹرانک آلات اور آلات میں لگائے گئے ہیں جو لوگ اپنی روزمرہ کی زندگی میں استعمال کرتے ہیں۔
ٹورائڈ انڈکٹرز کے پیچھے سائنس بنیادی طور پر بند لوپ کور کے بارے میں ہے جو ایک مضبوط مقناطیسی میدان پیدا کرتا ہے۔ یہ پہلو اعلی انڈکٹنس کی وضاحت ہے۔ نظریہ یہ ہے کہ مقناطیسی میدان کور کے اندر پیدا ہوتا ہے۔ ٹورائڈ انڈکٹر برقی مقناطیسی مداخلت کی بہت نہ ہونے کے برابر مقدار میں پیدا کرتا ہے۔ ٹورائڈ انڈکٹرز کو بڑے پیمانے پر استعمال کرنے کی بہت سی وجوہات میں سے ایک یہ ہے کہ یہ کاروباروں کو مختلف تیار کردہ مصنوعات میں سخت بین الاقوامی معیارات پر عمل کرنے میں مدد کرتا ہے۔
ٹورائیڈل انڈکٹرز کے لیے نو مواد
مقناطیسی رنگ کے انڈکٹرز بند مقناطیسی سرکٹ ڈھانچے ہیں جو شور کو فلٹر کرنے اور ختم کرنے کی اچھی اینٹی مداخلت کی صلاحیت کے ساتھ ہیں۔ مقناطیسی رنگ انڈکٹرز کو ٹورائیڈل انڈکٹرز بھی کہا جاتا ہے۔ سنگل وائنڈنگ کوائل کو ڈیفرینشل موڈ انڈکٹر کہا جاتا ہے، جو ڈیفرینشل موڈ سگنلز کو پروسیس کرنے کے لیے استعمال کیا جاتا ہے، اور دو سمیٹنے والی کوائل کو کامن موڈ انڈکٹر کہا جاتا ہے، جو کامن موڈ سگنلز کو پروسیس کرنے کے لیے استعمال ہوتا ہے، اس لیے، مقناطیسی رنگ انڈکٹرز کو بھی ڈفرنشل کے نام سے جانا جاتا ہے۔ موڈ انڈکٹرز اور کامن موڈ انڈکٹرز۔
کاربونیل آئرن پاؤڈر مواد -2 مواد ہے، سطح سرخ اور سرمئی رنگ کے ساتھ لیپت ہے، جسے عام طور پر سرخ اور سرمئی رنگ کہا جاتا ہے۔ فوائد کم پارگمیتا، اعلی مقناطیسی سنترپتی کثافت، سیر کرنے کے لئے آسان نہیں، انتہائی اعلی کرنٹ کو برداشت کر سکتے ہیں۔
فیروسیلیکون، جسے آئرن-سلیکون الائے میگنیٹک پاؤڈر کور بھی کہا جاتا ہے، باہر سے نیلے رنگ کے ساتھ لیپت کیا جاتا ہے، سلیکا-آئرن پاؤڈر سے بنا ہوتا ہے جس میں 6% سلکان ہوتا ہے اور اس میں 16 تک اعلی سنترپتی مقناطیسی انڈکشن طاقت ہوتی ہے،000 گاس، بہترین DC تعصب کی خصوصیات، لوہے کے پاؤڈر کور کے مقابلے میں کم مقناطیسی نقصان، بہت اچھا درجہ حرارت استحکام اور اعلی توانائی ذخیرہ کرنے کی صلاحیت۔
آئرن سلکان ایلومینیم ایک وسیع پیمانے پر استعمال شدہ دھاتی نرم مقناطیسی مواد ہے، سیاہ کوٹنگ کی ظاہری شکل، ساخت میں 85٪ آئرن (Fe)، 9٪ سلکان (Si) اور 6٪ ایلومینیم (Al) ہے، مواد میں کم نقصان ہے، نسبتاً زیادہ سنترپتی مقناطیسی تحریض کی شدت، ایک ہی وقت میں، صفر کی مقناطیسی پابندی کی خصوصیات کے قریب، بلکہ اعلی درجہ حرارت پر اعلی استحکام کے فوائد بھی ہیں۔
آئرن پاؤڈر کور ایک نسبتاً عام نرم مقناطیسی مواد ہے، پیلے اور سفید یا نیلے اور سبز رنگ کے ساتھ لیپت کی ظاہری شکل، جسے عام طور پر پیلے اور سفید رنگ یا نیلے اور سبز رنگ کے نام سے جانا جاتا ہے، موجودہ مارکیٹ کی قیمت میں سے ایک ہے نسبتاً کم۔
نکل کور فیرائٹ آئرن آکسائیڈ، کاپر آکسائیڈ، نکل آکسائیڈ، زنک آکسائیڈ کے اجزاء پر مشتمل ہوتا ہے، مولڈنگ کے بعد، بیرونی سطح سے sintered اعلی درجہ حرارت کی sintering بھٹی اکثر سبز رنگ سے لیپت ہوتی ہے۔ 50 ~ 2300 سے مقناطیسی پارگمیتا، یہ عام مفید سگنل کو اچھی طرح سے بنا سکتا ہے، لیکن اعلی تعدد مداخلت کے سگنل کے گزرنے کو بھی روک سکتا ہے، اور سستا بھی۔
مینگنیج کور فیرائٹ آئرن آکسائڈ، مینگنیج آکسائیڈ، کاپر آکسائیڈ اجزاء پر مشتمل ہوتا ہے، مولڈنگ کے بعد، مینگنیج کور سے سینٹر کرنے والی اعلی درجہ حرارت کی سنٹرنگ فرنس کا درجہ حرارت نکل کور سے زیادہ ہوتا ہے، بیرونی سطح عام طور پر سبز رنگ کے ساتھ لیپت ہوتی ہے۔
بے ساختہ مقناطیسی حلقے بے ساختہ مادے کی پٹیوں کا استعمال کرتے ہوئے بنائے جاتے ہیں جن کو کچل دیا جاتا ہے اور ایک چھوٹے حفاظتی سانچے کے اندر رکھا جاتا ہے۔ لوہے پر مبنی نانو کرسٹل لائن سٹرپس اور آئرن پر مبنی بے ساختہ سٹرپس اور الٹرا مائیکرو کرسٹل لائن نانو کرسٹل لائن سٹرپس ہیں اور حفاظتی سانچے عام طور پر پلاسٹک سے بنتے ہیں۔
آئرن پر مبنی نانو کرسٹل لائن، جسے الٹرا مائیکرو کرسٹل لائن بھی کہا جاتا ہے، اہم اجزاء: Fe، Si، Nb، B، Cu۔ یہ سب سے پہلے بے ترتیب سٹرپس میں بنایا جاتا ہے، اور پھر مائکرو کرسٹل لائن اور بے ساختہ تنظیموں کا مرکب بنانے کے لئے مناسب طریقے سے اینیل کیا جاتا ہے۔ یہ مواد کم مہنگا ہے، لیکن مقناطیسی خصوصیات بہترین ہیں، تقریباً کوبالٹ پر مبنی بے ساختہ مرکب دھاتوں سے موازنہ، اور صنعتی اور سول ہائی فریکوئنسی ٹرانسفارمرز، ٹرانسفارمر انڈکٹرز کے لیے مثالی مواد ہے، اور پوزولانک مرکبات اور فیرائٹ کا متبادل بھی ہے۔ اور اس وقت سب سے زیادہ استعمال ہونے والے بے ساختہ مواد میں سے ایک ہے۔
آئرن پر مبنی بے ساختہ اہم اجزاء Fe, Si, B ہیں، جن کی خصوصیات مضبوط مقناطیسی خصوصیات ہیں، نرم مقناطیسی خصوصیات سلیکون اسٹیل شیٹ سے بہتر، سستی، سلکان اسٹیل شیٹ کو تبدیل کرنے کے لیے موزوں ترین، کم اور درمیانے تعدد ٹرانسفارمر کور کے لیے استعمال ہوتی ہیں، جیسے جیسا کہ ڈسٹری بیوشن ٹرانسفارمرز، انٹرمیڈیٹ فریکوئنسی ٹرانسفارمرز، ہائی پاور انڈکٹرز، ری ایکٹر وغیرہ۔
فیرائٹ جیسے فیری میگنیٹک مواد سے بنے مقناطیسی کور مواد پر تانبے کے تار کی لمبائی زخمی ہوتی ہے۔ فیرائٹ میں زیادہ مزاحمتی صلاحیت ہوتی ہے اور یہ ایک ٹوٹنے والا مواد ہے۔ اس میں ایک اعلی جوڑے کا گتانک ہے جس کا مطلب ہے کہ پیدا ہونے والے آوارہ مقناطیسی میدان کی مقدار انتہائی کم ہے۔
تاہم، یہی وجہ ہے کہ کور کو آسانی سے سنترپتی میں دھکیل دیا جاتا ہے اور اس لیے یہ صرف ہائی فریکوئنسی آپریشنز کے لیے مثالی ہے۔ فیری میگنیٹزم مقناطیسی لمحے یا مقناطیسی ترتیب کے علاوہ مقناطیسیت کے تمام پہلوؤں میں فیرو میگنیٹزم کی طرح ہے۔ جب مقناطیسی لمحات ایک دوسرے کے متوازی ایک ہی سمت میں جوڑے جاتے ہیں تو اسے فیرو میگنیٹزم کہتے ہیں۔ فیری میگنیٹزم کے معاملے میں، مقناطیسی لمحات متوازی اور متوازی دونوں انداز میں غیر مساوی تعداد میں منسلک ہوتے ہیں۔
جہاں، I ٹورائڈ انڈکٹر کے ذریعے کرنٹ ہے، r ٹورائڈ کا اوسط رداس ہے، N فی یونٹ لمبائی کوائل موڑ کی تعداد ہے۔
اس طرح I، N اور r کی قدر ڈال کر، ہم مقناطیسی میدان (B) کی قدر حاصل کر سکتے ہیں اور اس لیے اپنی درخواست کے لیے مطلوبہ انڈکٹنس حاصل کر سکتے ہیں۔
ٹورائیڈل انڈکٹر سمیٹنے کی ہدایات
انسٹالیشن کے لیے ٹورائڈ تیار کرنے کا پہلا مرحلہ کچھ مقناطیسی تار کو تعمیر کی ہدایات میں بیان کردہ لمبائی تک کاٹنا ہے۔ اگر آپ واقعی اسے محفوظ طریقے سے کھیلنا چاہتے ہیں (جیسے کہ آپ نے پہلے کبھی ٹورائڈز کو زخم نہیں لگایا ہے)، تو آپ اپنے آپ کو حفاظتی مارجن دینے کے لیے ایک یا دو انچ اضافی کاٹ سکتے ہیں۔ جب آپ کے تار ختم ہوجاتے ہیں تو ٹورائڈ کو کھولنا کچھ زیادہ تکلیف دہ ہوتا ہے اس سے زیادہ کہ اس سے کچھ زیادہ تر ہو جائے۔
کور کے بیچ میں تار ڈال کر ٹورائڈ پر پہلا موڑ لگائیں۔ کور کے ایک طرف تقریباً 1 انچ/2 سینٹی میٹر تار چھوڑ دیں، پھر تار بنائیں تاکہ یہ کور کے باہر کے گرد مضبوطی سے لپیٹ جائے۔ تار کے لمبے سرے کو لیں اور اسے دوبارہ کور کے بیچ میں اسی سمت میں رکھیں جس طرح پہلی باری تھی۔ تار کو کور کے ذریعے کھینچیں اور اسے ٹورائڈ باڈی کے خلاف کھینچیں۔ تار کو چھینتے وقت ہوشیار رہیں کہ آپ تار کے تامچینی کو کھرچتے نہیں ہیں، جو آپ کو غیر متوقع طور پر مختصر کر سکتا ہے۔
اس طرح تار کو لپیٹنا جاری رکھیں جب تک کہ آپ کو مطلوبہ موڑ نہ مل جائیں۔ سمیٹنے کے دوران تار کو اپنے اوپر سے نہ کراس کریں۔ یاد رکھیں کہ کور کے وسط سے تار کا ہر گزرنا ایک موڑ کے طور پر شمار ہوتا ہے، لہذا تار کی ابتدائی جگہ کو آپ کی پہلی باری کے طور پر شمار کیا جاتا ہے۔ کسی بھی اضافی تار کی لمبائی کو کاٹ دیں تاکہ دونوں لیڈز تقریباً 1 انچ/2 سینٹی میٹر لمبی ہوں۔ مثالی طور پر، ٹورائڈ کا تقریباً 30 ڈگری ہونا چاہیے جو تار سے لپٹا ہوا نہ ہو، لہذا آپ کو کور کی مطلوبہ کوریج حاصل کرنے کے لیے موڑ کو پھیلانے یا سکیڑنے کی ضرورت پڑ سکتی ہے۔
عمومی سوالات
س: ٹورائیڈل انڈکٹرز کس کے لیے استعمال ہوتے ہیں؟
س: ٹورائیڈل کوائل کیا کرتا ہے؟
سوال: ٹورائڈز کس لیے استعمال ہوتے ہیں؟
سوال: ٹورائیڈل کیسے کام کرتا ہے؟
سوال: ہمیں انڈکٹرز کی ضرورت کیوں ہے؟
سوال: ٹورائیڈل انڈکٹر سولینائیڈ سے کیسے مختلف ہے؟
سوال: ٹورائڈ کے عملی استعمال کیا ہیں؟
سوال: ٹورائڈ آر ایف انڈکٹر کے کیا فوائد ہیں؟
ہلکا پھلکا۔ OEMs کے لیے ایک عام فائدہ نسبتاً ہلکا وزن کا ڈیزائن ہے جسے ٹورائیڈل کور فراہم کرتا ہے۔
کم برقی مقناطیسی فیلڈ تابکاری۔
کم شور۔
استعداد
س: ٹورائیڈل انڈکٹر کا مقصد کیا ہے؟
سوال: کیا ٹورائڈ ایک مقناطیس ہے؟
سوال: ٹورائڈ کے کام کرنے کا اصول کیا ہے؟
سوال: ٹورائڈ کا کام کیا ہے؟
س: ٹورائیڈل انڈکٹر کیا کرتا ہے؟
سوال: ٹورائیڈل انڈکٹر کیسے بنایا جائے؟
سوال: کیا انڈکٹرز وولٹیج کی مخالفت کرتے ہیں؟
س: ٹورائیڈل انڈکٹر کس کے لیے استعمال ہوتا ہے؟
سوال: آپ ٹورائیڈل انڈکٹر کا حساب کیسے لگاتے ہیں؟
سوال: ٹورائیڈل انڈکٹر کو کیسے ڈیزائن کیا جائے؟
سوال: ٹورائڈ انڈکٹر کیسے بنایا جائے؟
سوال: ٹورائڈ انڈکٹر کا کام کیا ہے؟
ہم چین میں پیشہ ور ٹورائیڈل انڈکٹر مینوفیکچررز اور سپلائرز ہیں۔ اگر آپ مسابقتی قیمت پر اعلیٰ معیار کے ٹورائیڈل انڈکٹر خریدنے جا رہے ہیں، تو ہماری فیکٹری سے مفت نمونہ حاصل کرنے میں خوش آمدید۔ اس کے علاوہ، اپنی مرضی کے مطابق سروس دستیاب ہے.
